描述:

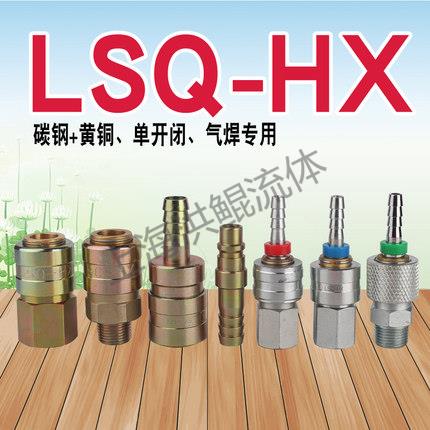

LSQ-HX横销式气动快速接头(碳钢、黄铜)
 →产品描述:单手操作,使用介质用颜色区分,彩镀用于空气和水,红色用于乙炔,绿色用于氧气,蓝色用于二氧化碳,德国广泛应用。
 →技术优势:单手操作,钢销锁紧设计。
 →产品应用:造船行业,船务维修行业以及各种需避免介质混乱误插队工业系统。
 →工作压力:1.0Mpa
 →工作温度:-20℃+120℃





| PARTNO. | LS | ¢D | HEX1 | A | T | d |
| LSQ-HX-04SF | 64.8 | 36 | 32 | 14 | G1/2 | ¢12 |
| LSQ-HX-06SF | 66 | 36 | 32 | 16 | G3/4 | ¢12 |

| PARTNO. | LS | ¢D | HEX1 | A | T | d |
| LSQ-HX-04SM | 66 | 36 | 32 | 14 | ZG1/2 | ¢12 |
| LSQ-HX-06SM | 67.8 | 36 | 32 | 16 | ZG3/4 | ¢12 |


| PARTNO. | LS | ¢D | HEX1 | A | ¢T | d |
| LSQ-HX-04SH | 89.5 | 36 | 34 | 38 | 16 | ¢12 |
| LSQ-HX-06SH | 89.5 | 36 | 34 | 38 | 21 | ¢12 |

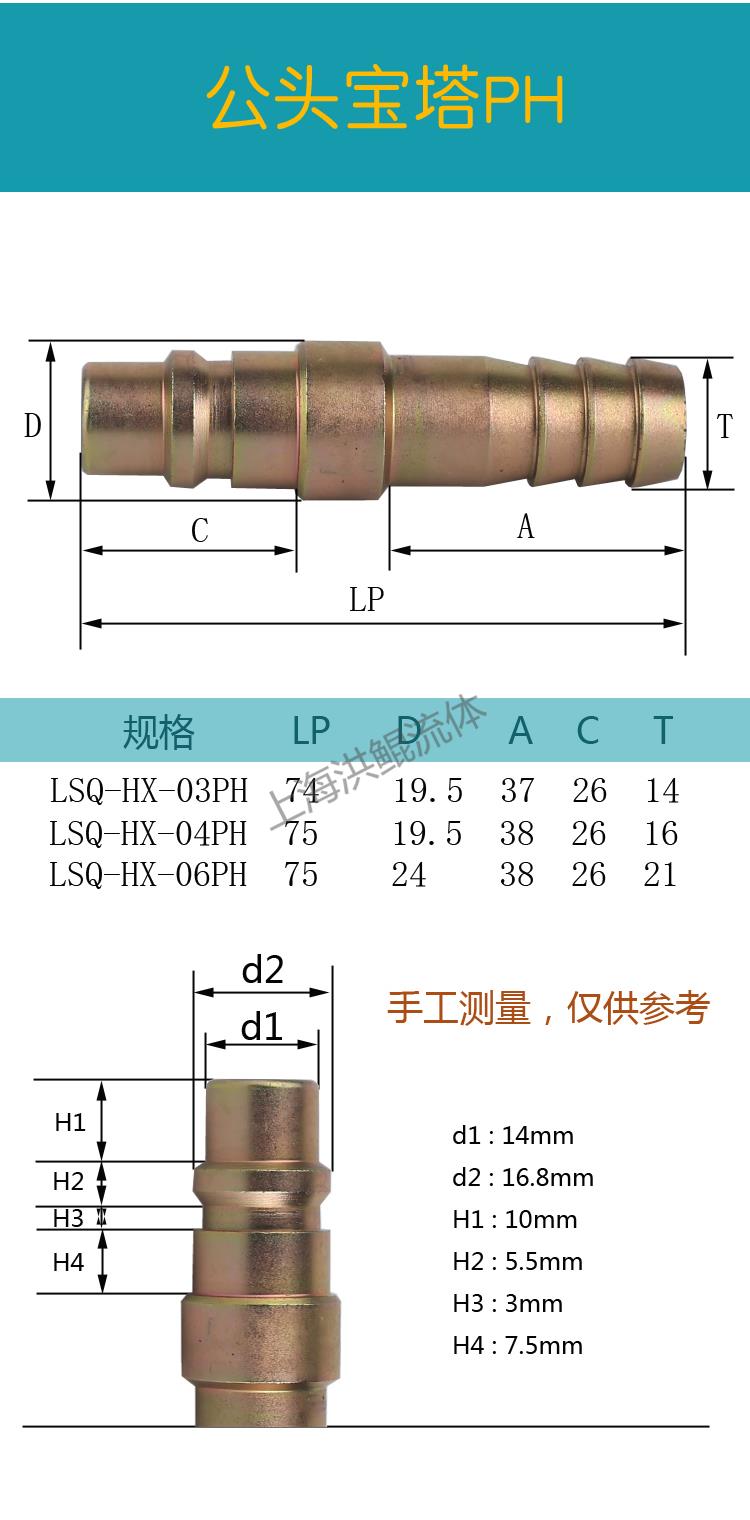

| PARTNO. | LP | A | C | CP | ¢T | d |
| LSQ-HX-03PH | 74 | 26 | 37 | 19.5 | 14 | ¢10 |
| LSQ-HX-04PH | 73 | 26 | 36 | 19.5 | 16 | ¢10 |
| LSQ-HX-06PH | 75 | 26 | 38 | 24 | 21 | ¢10 |

| PARTNO. | LS | ¢D | HEX1 | A | T | d |
| LSQ-HX-O2-SM | 52.4 | 30.4 | 24 | 14 | G1/2 | ¢8.3 |

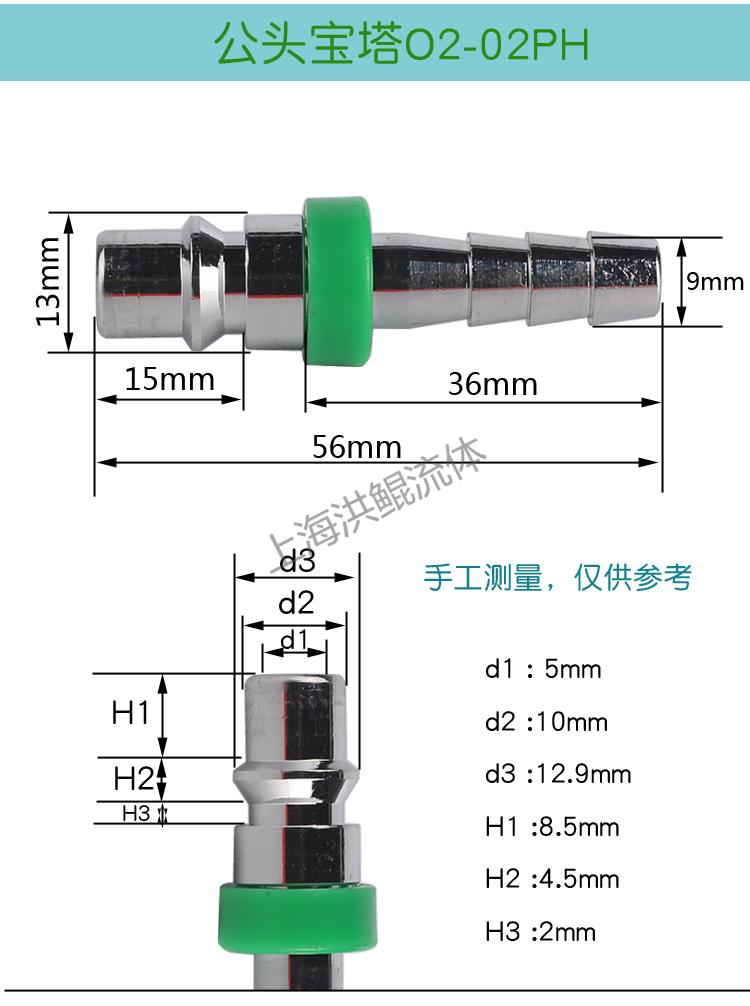

| PARTNO. | LP | C | CP | A | ¢T | d |
| LSQ-HX-O2-PH | 56 | 20.5 | ¢16 | 30 | 9 | ¢5 |

| PARTNO. | LS | ¢D | HEX1 | A | T | d |
| LSQ-HX-KR-SF | 52 | 30.2 | 24 | 12 | G1/2 | ¢8.3 |

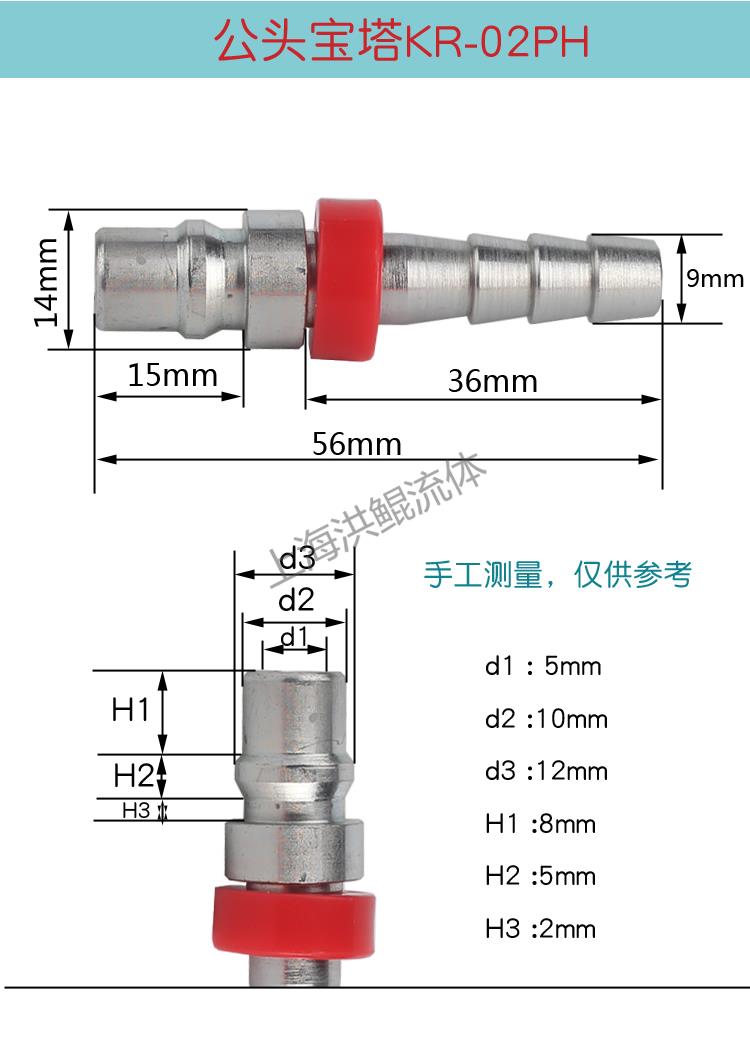

| PARTNO. | LP | C | CP | A | ¢T | d |
| LSQ-HX-KR-PH | 56 | 20.5 | ¢16 | 30 | 9 | ¢5 |

| PARTNO. | LP | ¢D | HEX1 | A | T | d |
| LSQ-HX-CO2-SF | 52 | 30.2 | 24 | 12 | G1/2 | ¢8.3 |

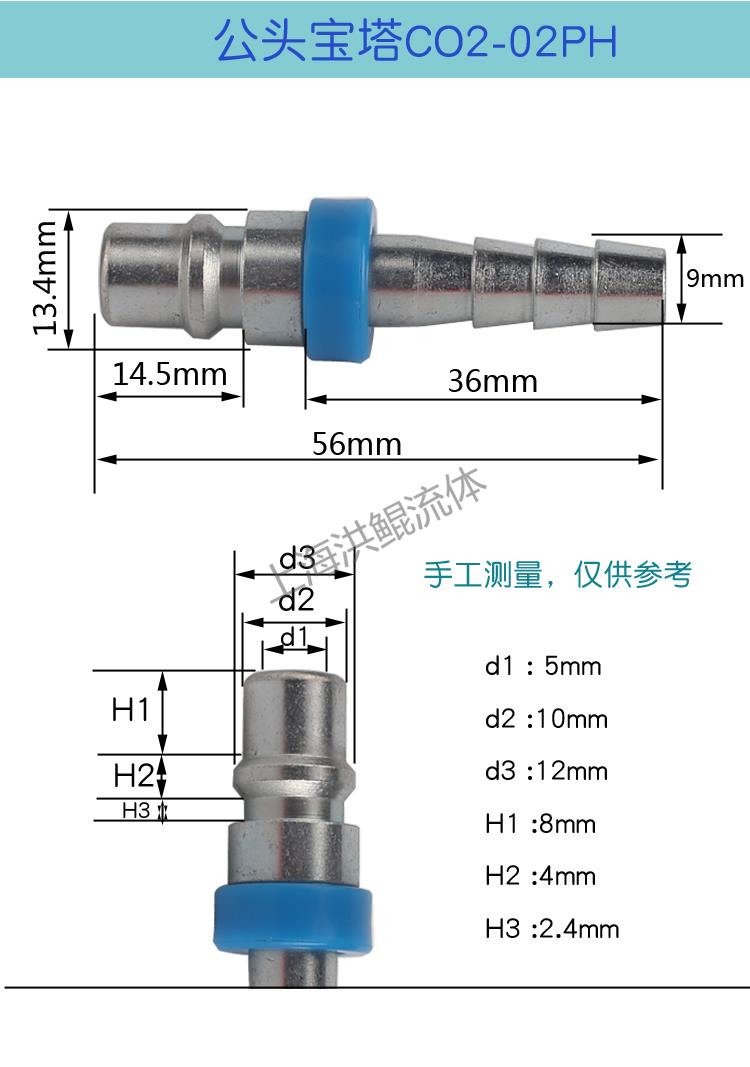

| PARTNO. | LS | C | CP | A | ¢T | d |
| LSQ-HX-CO2-PH | 56 | 20.5 | ¢16 | 30 | 9 | ¢5 |
