产品介绍

型号：LSQ-S1-SS开闭式液压快速接头

产品详情

描述：

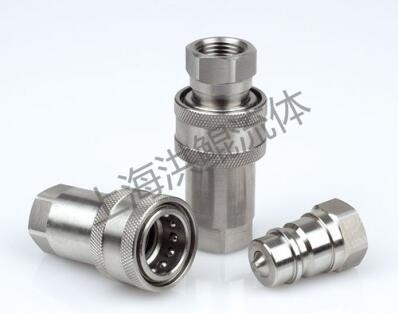

LSQ-S1-SS开闭式液压快速接头(不锈钢316)
应用
LSQ-S1-SS系列广泛应用于各种工业所需的连接,主要用于建筑设备、农业机械、液压机具、石油设备、钢铁设备及其它所需的液压应用

特征：

规格(英寸)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
额定压力(PSI)	3500	3000	3000	3000	2000	1000	1000	1000
额定流量(GPM)	3	6	12	28	50	88	120	240
温度范围(标准密封圈)	-20℃to至+180℃
标准密封圈材料	氟橡胶VITON

LSQ-S1-SS系列接头具有以下特征:
1、接头断开时，阀芯自动闭合，防止泄漏e.
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通.
3、可靠的球锁机构将相匹配的两半部分结合在一起.
4、母插座和公插头采用实心的棒料精密制造.
5、本接头符合ISO7241-A标准.
6、并与下列产品互换：美国派克（PARKER）6600系列、意大利快事达（FASTER）ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN）HA15000系列.

性能：测试液体油:Oil-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.

LSQ-S1-SS 系列(1/4",3/8",1/2",3/4",1")                           LSQ-S1-SS 系列(11/4",11/2",2")

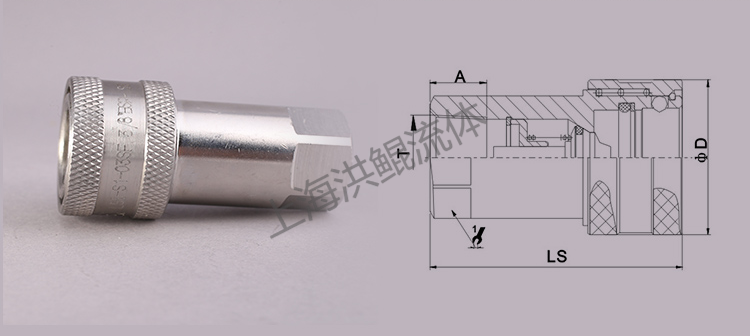

母插座

ISO	PARTNO.	LS	￠ D	HEX1	A	T
6.3	LSQ-S1-SS-02SF	50	26	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03SF	56	31.5	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04SF	66	38.5	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06SF	80	48	34	18	G3/4 NPT3/4
25	LSQ-S1-SS-08SF	94	56	41	21	G1 NPT1
31.5	LSQ-S1-SS-10SF	117	69.5	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12SF	133	84	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16SF	165	99	75	26	G2 NPT2

公插头

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-S1-SS-02PF	35.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03PF	36.5	17.3	21.4	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06PF	57	29	28	35	18	G3/4 NPT3/4
25	LSQ-S1-SS-08PF	59.5	34.3	36	41	21	G1 NPT1
31.5	LSQ-S1-SS-10PF	75	45	46	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12PF	83.5	55	52	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16PF	105	65	64	75	26	G2 NPT2

连接装配器

ISO	PARTNO.	L	￠ D	HEX1	HEX2	T
6.3	LSQ-S1-SS-02	71	26	19	19	G1/4 NPT1/4
10	LSQ-S1-SS-03	75	31.5	22	22	G3/8 NPT3/8
12.5	LSQ-S1-SS-04	88	38.5	27	27	G1/2 NPT1/2
20	LSQ-S1-SS-06	110	48	34	35	G3/4 NPT3/4
25	LSQ-S1-SS-08	119.5	56	41	41	G1 NPT1
31.5	LSQ-S1-SS-10	150	69.5	50	50	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12	167.5	84	60	60	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16	210.5	99	75	75	G2 NPT2
