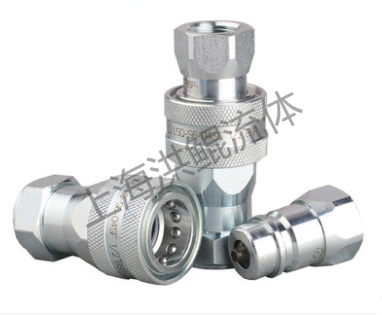

LSQ-S6开闭式液压快速接头(碳钢)
应用
LSQ-S6系列广泛应用于工业用途,用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其它所需的液压应用
技术规范：
| 规格(英寸) | 3/8 | 1/2 | 3/4 | 1 | |
| 额定压力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 额定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 温度范围(标准密封圈) | -20℃至+120℃ | ||||
| 标准密封圈材料 | 丁腈橡胶NBR | ||||
LSQ-S6系列接头具有以下特征:
1、接头断开时，阀芯自动闭合，防止泄漏.
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通.
3、关键部件经过感应淬火，所以耐用性好.
4、可靠的球锁机构将相匹配的两半部分结合在一起.
5、母插座和公插头采用实心的棒料精密制造.
6、本接头符合ISO7241-A标准.
7、并与下列产品互换：美国派克（PARKER）6600系列、意大利快事达（FASTER）ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN）Ha15000系列.
性能：测试液体油:Oil-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S6 系列(1/4",3/8",1/2",3/4",1")

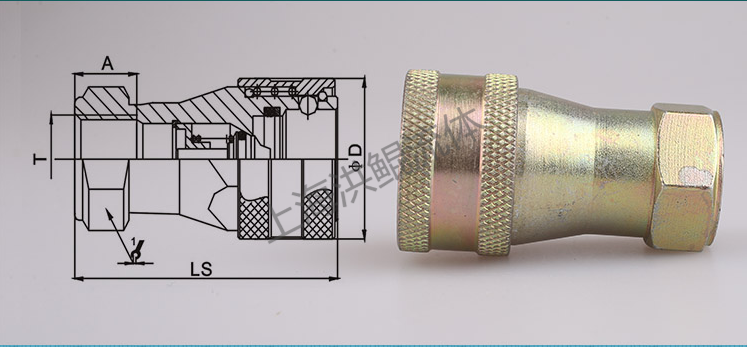

母插座
| IOS | PARTNO. | LS | ￠D | HEX1 | A | T |
| 6.3 | LSQ-S6-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S6-03SF | 56 | 31.5 | 24 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S6-04SF | 66 | 38.6 | 30 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S6-06SF | 82 | 46.5 | 38 | 20 | G3/4 NPT3/4 |
| 25 | LSQ-S6-08SF | 96.5 | 56 | 45 | 22 | G1 NPT1 |

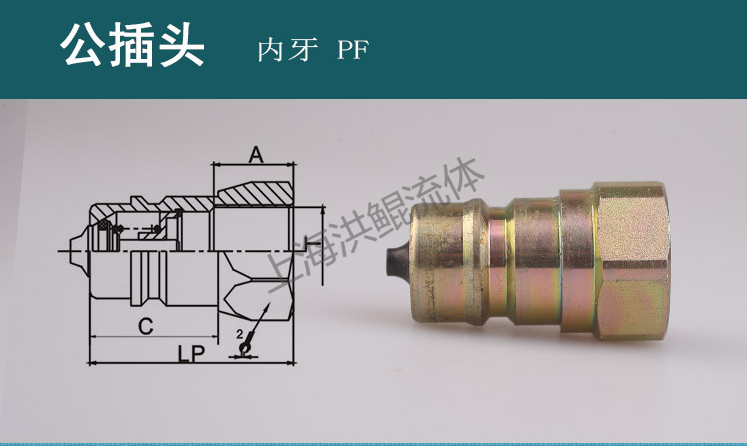

公插头
| IOS | PARTNO. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S6-02PF | 35.5 | 11.8 | 15.2 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S6-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S6-04PF | 46 | 20.5 | 29 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S6-06PF | 54.5 | 29 | 28 | 27 | 20 | G3/4 NPT3/4 |
| 25 | LSQ-S6-08PF | 62 | 34.3 | 35.5 | 41 | 22 | G1 NPT1 |

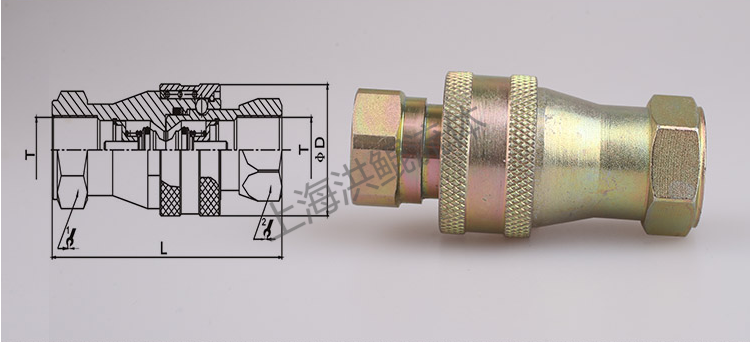

连接装配器
| IOS | PARTNO. | L | ￠D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S6-02 | 70.1 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S6-03 | 75 | 31.5 | 24 | 22 | G3/8 NPT3/8 |
| 12.5 | LSQ-S6-04 | 90.5 | 38.6 | 30 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S6-06 | 109.5 | 46.5 | 38 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-S6-08 | 122 | 56 | 45 | 41 | G1 NPT1 |
